成果推介 | 镁合金副车架

院士团队：丁文江院士团队

所属学部：能源与矿业工程学部

成果详情：

1. 产品简介

镁合金汽车副车架铸件由东风汽车公司设计，由上海交通大学和凤阳爱尔思轻合金精密成型有限公司联合研制；铸件外形尺寸为0.92×0.51×0.17m，质量为5.8Kg，相对于原有钢制结构件减重61.9%；副车架铸件总体呈工字型，为上下表面加强筋结构，尺寸较大，最大壁厚与最小壁厚之比为5.5/1，薄壁区域主体壁厚为5mm。

2.浇注系统设计与铸造仿真

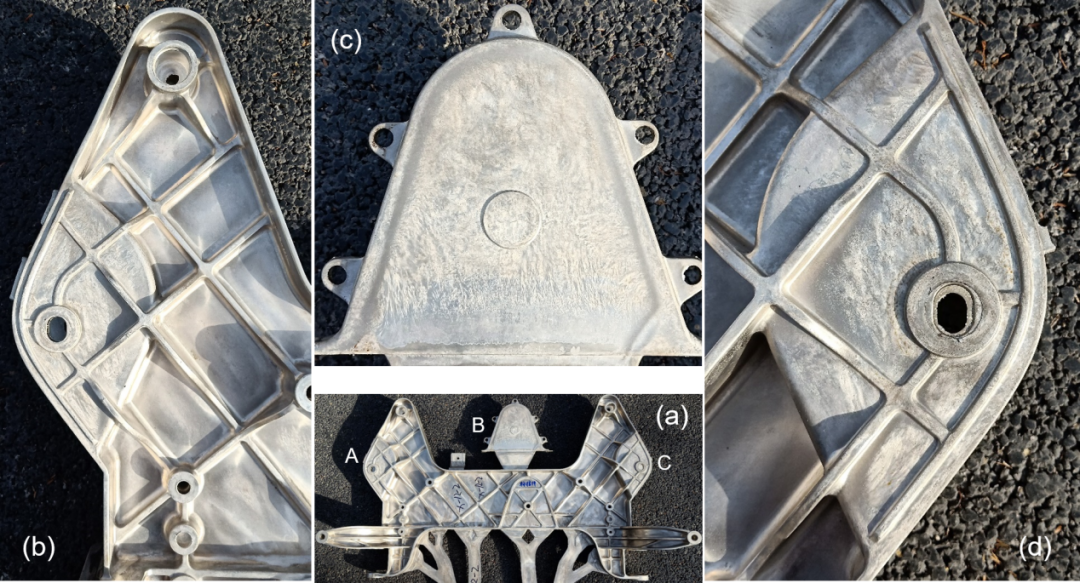

浇注系统(图1)从多个设计方案中择优筛选获得，筛选的原则包括熔体是否同时达到内浇口、是否顺序填充、卷气量较少等。采用AnyCasting对压铸过程进行仿真计算，系统研究压铸工艺中的冲头速率、模具温度和浇注温度等三个工艺参数对镁合金副车架铸件内部气孔、氧化倾向、冷隔和缩松缺陷的影响规律(图2)，最终确定优化的压铸工艺参数组合。

成果图片及简要说明：

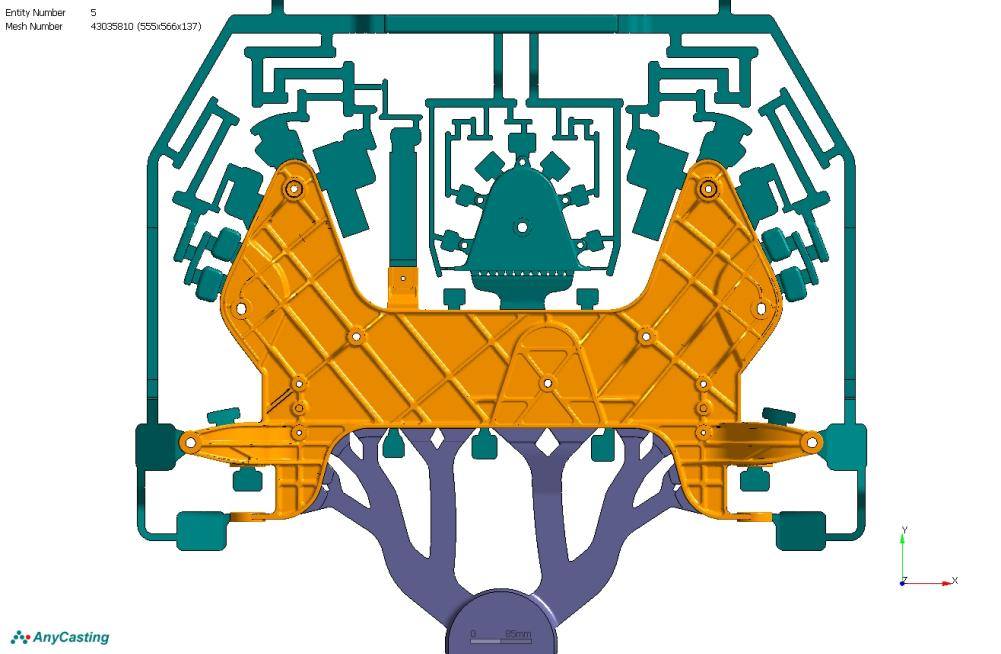

图1镁合金副车架浇注系统设计
